Dự án thiết kế giải pháp và lắp đặt hệ thống mạng Wifi, Lan, tổng đài, Camera Khách sạn Cozrum Lux Hotel
Quy trình tư vấn, thiết kế lắp đặt mạng mạng Wifi, Lan, tổng đài & Camera
Bước #1: Khảo sát mặt bằng, thu thập thông tin quy mô, hiện trạng cơ sở, đặc điểm của doanh nghiệp
Bước #2: Nắm bắt tiếp nhận thông tin về các nhu cầu, yêu cầu đối với hệ thống
Bước #3: Phân tích tổng quan hiện trang, các vấn đề, yêu cầu và nhu cầu lắp đặt hệ thống của doanh nghiệp
Bước #4: Đề xuất giải pháp, tư vấn thiết bị, mô hình hệ thống toàn diện
Bước #5: Triển khai thi công hệ thống
Bước #6: Cấu hình, cài đặt theo quy chuẩn
Bước #7: Chuyển giao quy trình vận hành, hỗ trợ quản lý, bảo hành, bảo trì
Tham khảo:
>> Giải pháp hệ thống lắp đặt mạng wifi, mạng lan, camera cho văn phòng vừa và nhỏ
>> Những ưu điểm của quy trình thiết kế hệ thống mạng Lan, Wifi với 7 bước chuyên nghiệp
THÔNG TIN KHÁCH HÀNG

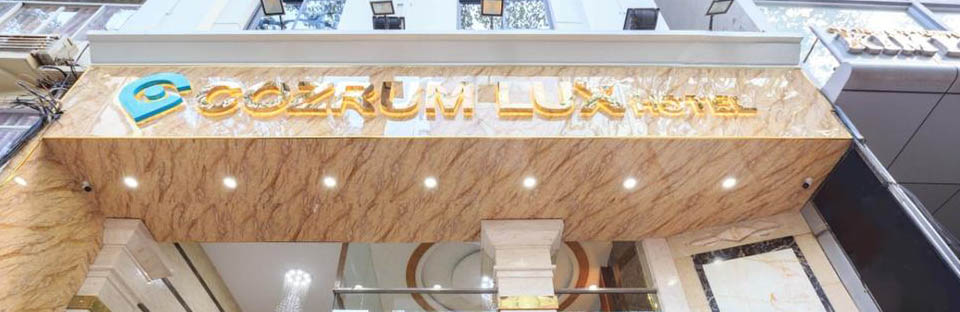

Khách sạn Cozrum Lux Hotel nằm tại đường Bùi Thị Xuân, vị trí gần trung tâm Sài Gòn, mang dáng vẻ sang trọng, hào nhoáng giữa lòng Quận 1. Đạt chuẩn 3 sao, Cozrum Lux Hotel được nhiều khách du lịch đánh giá là một trong những khách sạn trung tâm có chất lượng cao và đáng sống nhất.
Cozrum Lux Hotel được ưu ái lựa chọn là nơi dừng chân cho hầu hết các đối tượng du khách, bao gồm cả khách quốc tế mỗi khi có dịp ghé ngang Sài Gòn, bao bọc xung quanh là hàng loạt các khu trung tâm thương mại, nhà hàng, quán ăn, địa điểm du lịch nổi tiếng. Ngoài ra, vị trí trọng điểm về kinh tế này cũng là nơi tập trung của nhiều công ty lớn, sẽ là nơi thuận lợi cho những chuyến công tác ngắn hay dài ngày của bạn.
WifiCloud.vn là đối tác triển khai lắp đặt mạng wifi internet, hệ thống mạng Lan, hệ thống camera an ninh tin cậy được lựa chọn.
#1 – QUY MÔ – ĐẶC ĐIỂM CƠ SỞ
– Khách sạn xây thô cơ sở với ước lượng còn khoảng 2-3 tháng xây dựng cho đến khi hoàn thiện
– 10 tầng lầu và 1 hầm với khoảng 57 phòng, từ 5-6 phòng trên tầng với thiết kết phòng hai bên hành lang, cầu thang bộ và thang máy tách giữa hành lang thành hai nhóm phòng
– Ước lượng số người dùng thời gian cao điểm đồng thời lên tới 100-120 kết nối
#2 – YÊU CẦU HỆ THỐNG
– Hệ thống hoạt động tốt, ổn định
– Tốc độ truy cập dữ liệu mạng nhanh
– Phủ sóng wifi toàn bộ các phòng và khu vực sảnh chung
– Hệ thống tổng đài thông suốt các phòng
– Camera rõ nét, áp ứng dụng dễ sử dụng
– Đơn giản quản lý hệ thống, thiết bị
– Lắp đặt trang nhã, thẫm mỹ, gọn gàng
#3 – PHÂN TÍCH TỔNG QUAN HIỆN TRẠNG, NHU CẦU
– Chuẩn khách sạn 3 sao sang trọng yêu cầu tính thẫm mỹ trong việc lựa chọn các trang thiết bị phù hợp
– Thi công mới ban đầu từ khách sạn thô cho đến lúc hoàn thiện toàn bộ hệ thống tín hiệu mạng wifi internet, camera, hệ thống điện thoại, âm thanh và cáp truyền hình tivi quản lý tập trung.
– Diện tích phòng không quá lớn, khả năng thiết kế wifi ngoài hành lang đáp ứng đủ vùng phủ sóng với cường độ tín hiệu tối ưu vào phòng
– Mạng dây cáp TiVi và điện thoại vào từng phòng.
– Camera thiết kế quan sát thang máy và cầu thang bộ, các khu vực tầng trệt và tầng hầm tối ưu các góc nhìn quan trọng
#4 – GIẢI PHÁP TRANG THIẾT BỊ VÀ HỆ THỐNG
1. Tư vấn gói đường truyền Internet tối ưu băng thông
Sử dụng gói đường truyền từ nhà mạng VNPT và Viettel với tổng băng thông 400Mbps.
2. Trang thiết bị hệ thống
– Thiết bị mạng và wifi:
+ Thiết bị Router mạng: Mikrotik RB3011UiAS-RM (1 bộ)
+ Thiết bị Switch Unmanaged: TP-Link TL-SG1016D (1 bộ), TP-Link TL-SG1024D (1 bộ)
+ Thiết bị WiFi: TP-Link EAP110 (21 bộ), IziFi AP770 (2 bộ)
– Hệ thống Camera
+ Trang bị hệ thống camera HD-TVI 2MP Hikvision: DS-2CE56D0T-IR (19 bộ), DS-2CE76D3T-IT (3 bộ), DS-2CE16D3T-IT3 (6 bộ)
+ Đầu ghi hình 32 kênh DS-7232HQHI-K2 kết nối trực tiếp cổng với các thiết bị camera tại các tầng và các khu vực quan sát khác như sảnh chính, hầm, mặt cổng…
Tiêu chuẩn hình ảnh camera 2MP với khả năng chống ngược sáng thực một số khu vực, hình ảnh rõ nét, tối ưu quan sát các khu vực.
– Hệ thống tổng đài điện thoại:
+ Điện thoại bàn Analog Panasonic: KX-TS500MX (57 bộ)
+ Điện thoại lập trình: KX-DT543X (1 bộ)
+ Tổng đài: Khung chính KX-NS300 và 2 Khung phụ KX-NS320
– Hệ thống âm thanh âm trần
+ Loa âm trần 6W: LBC3090/31 (13 bộ)
+ Âm ly 120W: Bosch PLE-2MA120-EU (1 bộ)
#5 – PHƯƠNG/ CÁCH THỨC THI CÔNG LẮP ĐẶT
– Thi công toàn bộ hệ thống giây cáp mạng, camera, âm thanh, điện thoại và cáp truyền hình trực tiếp từ các phòng hoặc các vị trí lắp đặt thông qua hệ thống máng cáp về tủ mạng chính tại phòng server tầng hầm
– Trang bị các thiết bị WiFi phủ sóng rộng cho tối ưu hiệu năng mạng Wifi vào phòng. Lắp đặt 2 bộ trên mỗi tầng ở khoảng hai phía đầu hành lang tầng đáp ứng phủ 5 đến 6 phòng mỗi tầng.
– Trang bị 1-2 camera, loa âm trần hành lang mỗi tầng và tối ưu số lượng tại các khu vực sảnh chính, ngoài trời.
– Lắp đặt điện thoại các phòng đi dây tập trung về hệ thống đâu nối dây kết nối trực tiếp tổng đài
#6 – CÀI ĐẶT, CẤU HÌNH HỆ THỐNG
– Thiết lập cấu hình router chính chịu tải và firewall trực tiếp trên Mikrotik RB3011UiAS-RM ngăn chặn các truy xuất wan vào hệ thống mạng không được phép.
– Cấu hình chuẩn các thiết bị về cùng tên phát sóng, thực hiện các tính năng tối ưu roaming giữa các thiết bị AP.
– Cấu hình cân chỉnh kênh tần số, giảm nhiễu sóng WiFi, tối ưu kết nối.

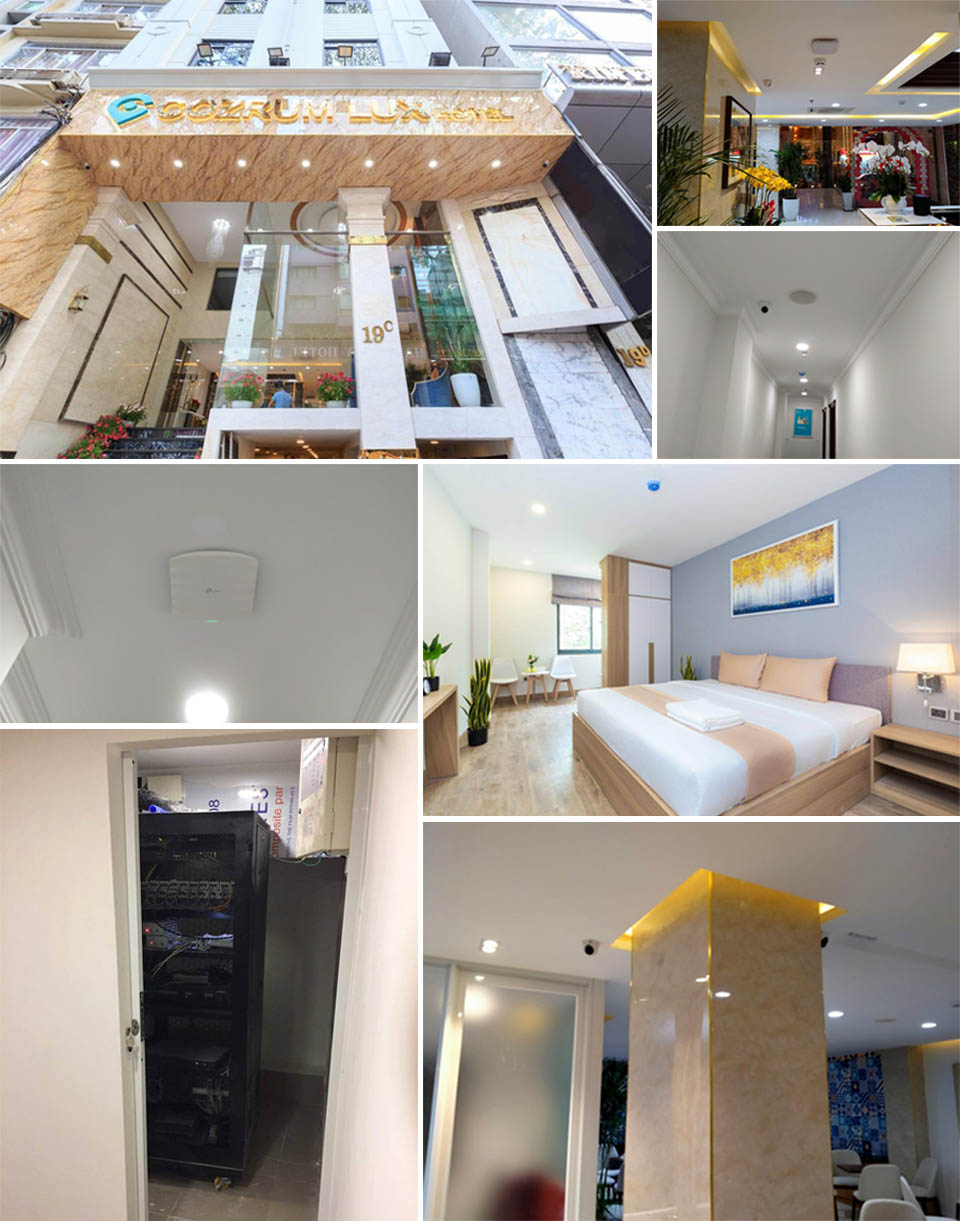

#7 – KẾT QUẢ TRIỂN KHAI VÀ BÀN GIAO QUẢN LÝ, VẬN HÀNH
– Toàn bộ hệ thống mạng, camera, tổng đài điện thoại, hệ thống âm thanh, vè hệ thống tín hiệu tivi hoạt động tốt.
– Hiệu năng kết nối mạng khá nhanh kể cả thời gian cao điểm với lượng kết nối đồng thời lên đến 80-100 kết nối
– Vùng phủ WiFi mạnh, full sóng toàn bộ các phòng và khu vực cần thiết
– Camera rõ nét, áp ứng dụng giám sát và quản lý tối ưu cả trên phần mềm mày tính và điện thoại di động
– Thiết bị triển khai thẩm mỹ phù hợp, sưu liệu quản lý dễ dàng tới toàn bộ các thiết bị trong hệ thống
– Chi phí đầu tư trong khoảng 210 triệu đồng cho triển khai toàn bộ hệ thống mạng, camera, hệ thống tổng đài điện thoại, hề thống âm thanh truyền dẫn tivi từ thi công cơ sở phần thô cho đến hoàn thiện hệ thống.
